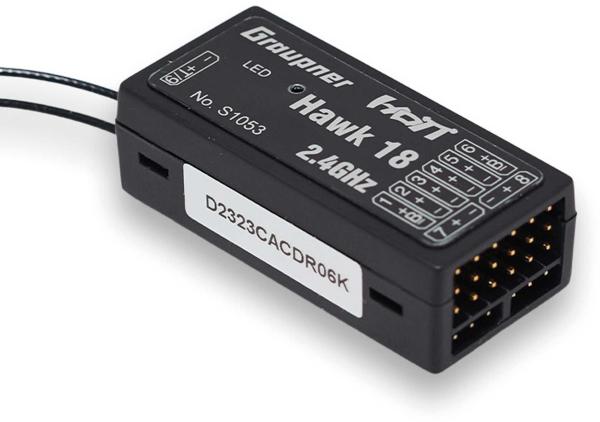

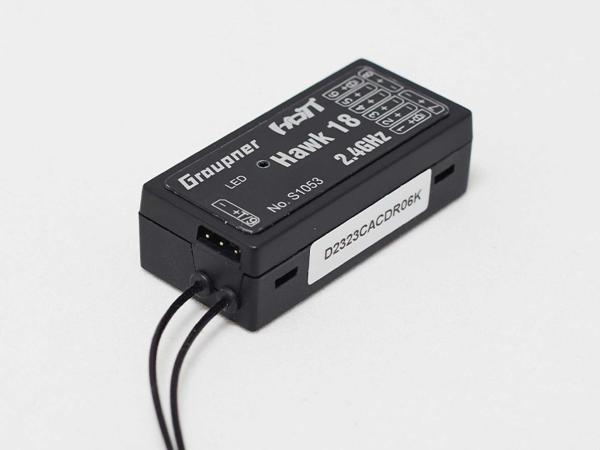

GRAUPNER Hawk 18 HoTT Ontvanger met 3-assige Gyro en Vario (9-kanaals)

Omschrijving

Met de Hawk 18 presenteert Graupner een krachtige 9-kanaals ontvanger met een geïntegreerde 3-assige gyro en een bijzonder trillingsbestendige 3-assige versnellingsmeter, diversity-antennes, variometer, en modi voor vleugelmodellen of reddingsmodus en oriëntatiemodus voor helikopters.

Dankzij de GRAUPNER HoTT 2.4GHz-technologie beschikt de ontvanger over een veilige hopping-telemetrie zend-/ontvangstsectie met hoogwaardige componenten en moderne software. De ontvanger zendt zonder extra sensoren parameters zoals “ontvangstspannning”, “ontvangertemperatuur”, “signaalsterkte”, “hoogte” en “hoogteverschil (variometer)” naar de zender. Ook het verzenden en weergeven van de Euler-hoeken op de zender is mogelijk.

De antenneversterker in combinatie met de antennediversity garandeert een enorme reikwijdte. De snelle 32-bit L4-processor zorgt voor een energiezuinige werking en de hogere prestaties maken de Hawk 18 geschikt als flybarless-systeem voor helikopters en als vluchtcontroller voor multirotors. Uiteraard is het geïntegreerde Hawk-gyrosysteem ook uitstekend bruikbaar voor vleugelmodellen. Er zijn vier verschillende gyro-modi: UIT, normale stabilisatie, heading lock, rate-modus en oriëntatiemodus. De rate-modus maakt knife-edge vliegen en torque-turns mogelijk zonder stuurcorrecties (mits correct ingesteld). De instellingen zijn zeer snel, eenvoudig en comfortabel aan te passen via het HoTT-telemetriemenu van de zender.

Bijzonderheden;
Voor Vleugelmodellen:

• Stabilisatie van het model bij moeilijke windomstandigheden, tot 3 assen
• Natuurlijk vlieggedrag door proportionele gyro-blending
• Moeilijk te besturen aerobatic modellen kunnen dankzij de 3-assige gyro zeer soepel worden gevlogen – aerobatics wordt eenvoudiger
• Aerobatische figuren kunnen schoner gevlogen worden
• Vier gyro-modi: UIT, normale stabilisatie, heading lock, rate-modus (voor knife-edge en torque turns), oriëntatiemodus
• Eenvoudige toewijzing van gyro-functies
• Parameters instelbaar via HoTT-telemetrie
• Oriëntatiemodus-software ondersteunt bij het landen bij lastige windcondities
• 5 vrij instelbare mixers
• SUMD-uitgang voor aansluiting op flybarless-systemen, vluchtcontrollers of powerbox
• SUMDIN-ingang voor redundante ontvangerwerking

Flybarless-systeem voor Helikopters:

• Reddingsmodus en oriëntatiemodus voor helikopters
• Basisinstellingen binnen enkele minuten via HoTT-telemetrie
• Flexibele montagemogelijkheden dankzij snelle en innovatieve as-toewijzing
• Zeer ruimtebesparend door compacte afmetingen, laag gewicht en eliminatie van kabels
• Trillingsbestendige 3-assige sensoren van de nieuwste generatie
• Automatische detectie van piqué-optimalisatie en richtingscompensatie van het staartrotorkoppel
• Compatibel met alle gangbare heli-swashplates (90/120/135/140° en 90° 4-servo's)
• Instelbare swashplate-rotatie tot 90° voor meerbladige koppen
• Overzichtelijk standaard- en expertmenu indien nodig
• Gevoeligheidsinstellingen kunnen tijdens de vlucht worden aangepast op basis van toerental en vliegstijl, ook vluchtfase-afhankelijk via sensoren
• Supersnelle respons dankzij het wegvallen van overdrachtstijd tussen ontvanger en flybarless systeem
• Zeer directe stuurrespons

Programmering voor Helikopters:

• Eenvoudige programmering van basisinstellingen via telemetrie
• Piqué-optimalisatie wordt automatisch bepaald en werkt zeer goed
• Uitzonderlijke vluchtstabiliteit, ook bij basisinstellingen volledig 3D-geschikt
• Effecten voor staart en swashplate eenvoudig aanpasbaar via telemetriemenu of sensoren
• Verdere optimalisatie mogelijk in expertmodus voor persoonlijke voorkeuren en stijl
• Eenvoudige instelbare basisparameters via telemetrie:
  • Rotorrichting
  • Type swashplate
  • Swashplate-frequentie: 50–200 Hz
  • Richting en middenpositie van swashplate-servos (Servo 1–3/4)
  • Cyclische bereik swashplate instelbaar op 8°
  • Pitchbereik A/B
  • Limieten en rotatie van swashplate
  • Staartservo instellingen (centerpuls: 760μs, 960μs, 1.5 ms; frequentie: 50–333 Hz)
  • Rescue-pitch
  • Expo aan/uit
  • Logging voor service of Euler-hoekweergave
  • Expertmodus aan/uit
  • Eenvoudige toewijzing gyro-assen
  • Instellingen van gyro-effecten via telemetrie of instelbare sensoren
  • Verdere parameters in expertmodus beschikbaar

Kenmerken

• Kanalen; 9
• Gewicht; 14 gr
• Afmetingen; 46x21x14 mm
• Programmeerbaar; ja
• Telemetrie; ja
• Frequentie: 2400 – 2483,5 MHz
• Modulatie: 2.4 GHz FHSS
• Reikwijdte: ca. 4000 m
• Stroomverbruik: 70 mA
• Bedrijfsspanning: 3,7 – 8,4 V
• Antennelengte: 2x draad 145 mm (antenne 30 mm)
• Temperatuurbereik: -15 tot +70 °C

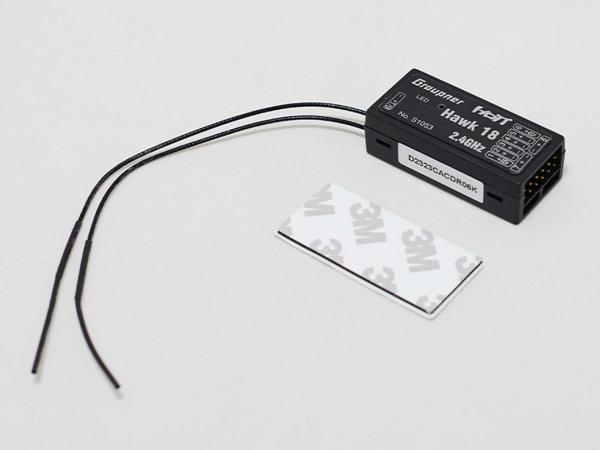

Leveringsomvang

• Ontvanger GRAUPNER Hawk 18 HoTT Ontvanger met 3-assige Gyro en Vario (9-kanaals)
• Handleiding (EN/DE)
