Max Bec 2

Omschrijving

Lineaire spanningsregelaar

Een lineaire spanningsregelaar is een geavanceerd apparaat voor modellen waarbij de ontvanger en servo’s worden gevoed door 2 LiXX-cellen. De servospanning blijft gedurende de gehele vlucht constant, wat zorgt voor een soepele en gelijkmatige beweging van de servo’s.

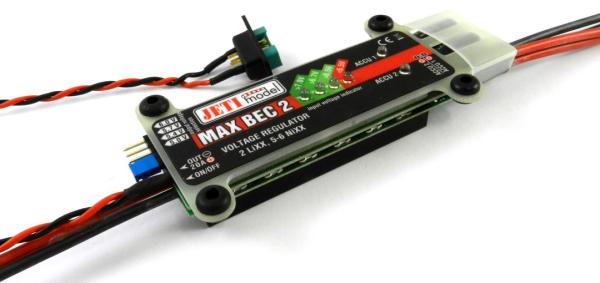

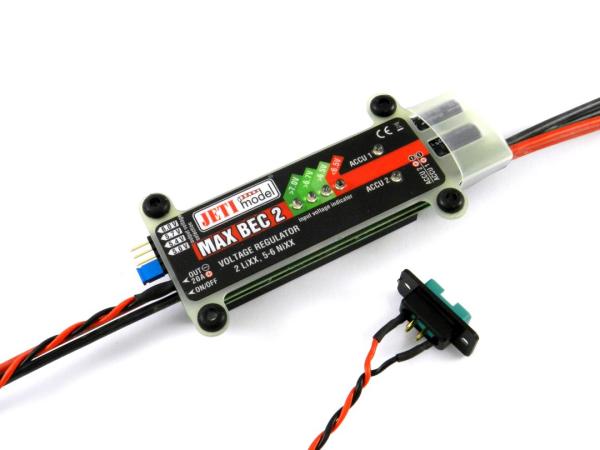

De MAX BEC 2 is ontworpen om de ontvanger en servo’s in het model van stroom te voorzien. MAX BEC 2 is een lineaire spanningsregelaar met instelbare uitgangsspanning. De uitgangsspanning wordt ingesteld met een jumper en kan op één van vier waarden worden ingesteld; 5,0 V, 5,4 V, 5,7 V of 6,0 V.

MAX BEC 2 kan worden gevoed met NiXX- en LiXX-cellen. Daarnaast geeft de MAX BEC 2 met vier leds een indicatie van de resterende accucapaciteit.

Een geïntegreerd onderdeel van de MAX BEC 2 is een elektronische schakelaar die gebruikmaakt van een zeer efficiënte MOSFET-transistor. Belangrijke voordelen van de MAX BEC 2 zijn het brede ingangsspanningsbereik, geschikt voor maximaal 12 NiXX-cellen, en de zeer lage stroomopname in uitgeschakelde toestand van slechts 170 μA.

De analoge spanningsregeling veroorzaakt geen extra radiostoring.

Kenmerken

• Gewicht; 85 gr
• Afmetingen; 100 × 29 × 16 mm
• Continue stroom 12 A
• Piekstroom maximaal; 30 s 20 A
• Telemetrie; Nee
• Bedrijfstemperatuur; -10 tot 130 °C
• Aanbevolen ingangsspanning; 5,5 tot 8,4 V
• Uitgangsspanning; 5,0 / 5,4 / 5,7 / 6,0 V
• Ruststroom; 170 µA
• Maximaal vermogensverlies; 20 W
• Aantal accu-ingangen; 2
• Maximale ingangsspanning;; 16 V

Leveringsomvang

• Max Bec 2
• Handleiding
