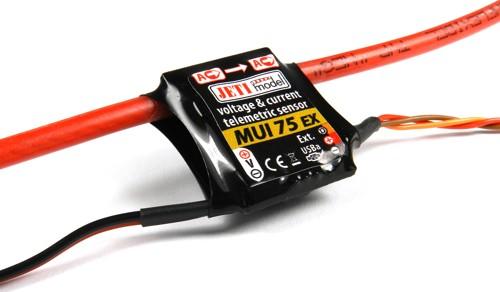

MUI-75 EX-sensor

Omschrijving

De MUI EX-sensor meet spanning, stroom en verbruikte capaciteit van vluchtbatterijen. Gegevens worden draadloos via het DUPLEX 2,4 GHz-systeem naar de JETIBOX-terminal verzonden.

Het DUPLEX-systeem gebruikt de 2,4 GHz-band voor zowel het verzenden van besturingsdata als het ontvangen van telemetriegegevens van het model. Tijdens de vlucht worden gegevens in realtime weergegeven op het JETIBOX-LCD. MUI-sensoren meten spanning en stroom, en verzenden deze informatie via het DUPLEX-systeem. Ze volgen de verbruikte capaciteit, opname van stroomstroomtijd en gemiddelde en maximale waarden. Ook worden exacte spanningsmetingen en minimum- en maximumwaarden geregistreerd.

De JETIBOX-terminal wordt gebruikt voor het aanpassen van parameters en het instellen van gegevens. MUI-sensoren kunnen akoestische signalen instellen voor het melden van overschrijdingen van ingestelde parameters, zoals maximale stroom, minimale spanning en verbruikte capaciteit. Het alarm wordt gegenereerd door een sirene in de zendermodule en is ook functioneel zonder JETIBOX. Bij parameteroverschrijding toont het LCD-scherm op de JETIBOX welk parameter is overschreden en alerts worden sequentieel weergegeven.

Kenmerken

• Gewicht; 21 gr

• Afmetingen; 27 x 19 x 11 mm

• Bedrijfstemperatuur; -10 tot 85 °C

• Voedingsspanning; 5 tot 8,4 V

• Gemiddeld stroomverbruik; 32 mA

• Bereik gemeten spanning; 0 tot 60 V

• Bereik gemeten stroom; 0 tot 75 A

• Nauwkeurigheid spanningmeting; 0,1%

• Nauwkeurigheid stroommeting; 1%

Leveringsomvang

• MUI-75 EX-sensor
• Handleiding (EN/DE)
