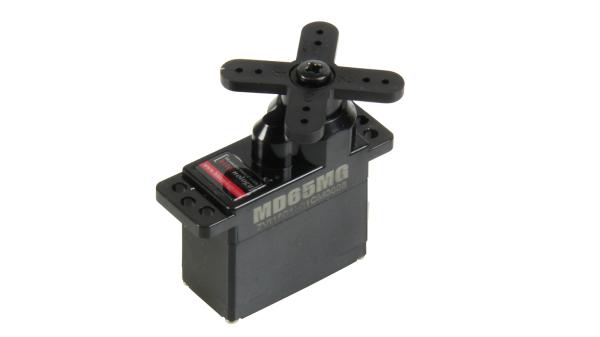

Servo MD65MG

Omschrijving

Meer snelheid en precisie in een compact formaat. Deze HiTEC-servo maakt gebruik van een contactloze magnetische encoder voor slijtagevrije positiemeting en nauwkeurige terugkeer naar de middenstand. Via de beproefde PWM/TTL-interface kan de servo naadloos worden geïntegreerd in bestaande besturingssystemen. Dankzij programmeermogelijkheden kunnen de parameters nauwkeurig worden afgestemd op de toepassing.

Bij 6 V levert de geborstelde motor met metalen kern een snelheid van 0,11 s per 60° en een koppel van 21 Ncm. Dit zorgt voor een snelle positionering met betrouwbare kracht. Het brede voedingsspanningsbereik van 3,5–8,4 V biedt flexibiliteit in de voedingskeuze en ondersteunt uiteenlopende systeemconfiguraties.

De metalen tandwieloverbrenging met kogellagers zorgt voor een lange levensduur, een soepele werking en een betrouwbare krachtoverbrenging. Zo combineert deze slanke, eenvoudig te integreren servo snelheid en nauwkeurige besturing.

Kenmerken

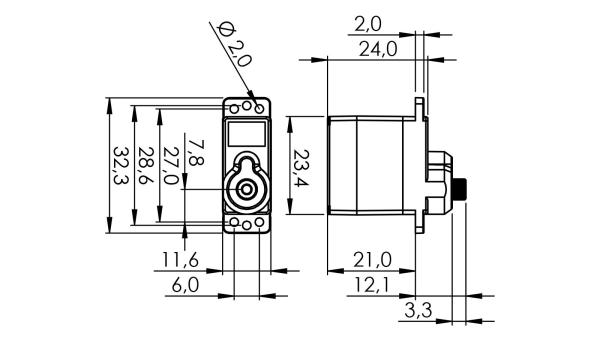

• Breedte; 11,6 mm
• Lengte; 23,6 mm
• Hoogte; 26 mm
• Gewicht; 11,5 gr
• Servotype; digitaal Serie;
• HiTEC MD-Series Motor; geborsteld, met metalen kern
• Encoder; magnetische encoder
• Communicatie; PWM / TTL
• Beschermingsklasse; IP4X
• Voedingsspanning; 4,8–6,0 V
• Koppel bij 4,8 V; 1,8 kgcm (17,65 Ncm)
• Koppel bij 6,0 V; 2,2 kgcm (21,57 Ncm)
• Snelheid bij 4,8 V; 0,14 s/60°
• Snelheid bij 6,0 V; 0,11 s/60°
• Standaard draaihoek; ±60°
• Programmeerbare draaihoek; 320°
• Multi-turn; nee
• Continue rotatie; nee
• Stroomverbruik in rust; 30 mA
• Maximale stroomopname; 1.200 mA
• Behuizing; technische kunststof
• Tandwieloverbrenging; metaal
• Servohevelvertanding; M25T (Ø 5,0 mm)
• Aansluiting; HiTEC 3-polig (Uni)

Leveringsomvang

• Servo MD65MG
• Accessoires
